RS3强大的三维几何模型建模工具

Rocscience软件一直在探索尽可能简化和流线化的3D建模方法,创建复杂3D模型常常是耗时巨大且有挑战性的一项任务,现在RS3软件可以让您轻松地完成3D复杂模型的创建,更好地分析模型的现实问题。

RS3软件的设计重点是3D复杂模型的创建。这包括改进的内置几何图形工具,使导入的外部几何图形更加容易和稳定;包括一个3D隧道设计器,提供一个单一的集成接口,用于完美创建实体模型;RS3的其他附加设计是RS2截面的创建,用于集成3D模型剖面的二维分析,此外软件集成了边坡变形监测雷达数据,用于比较和校准3D边坡稳定性结果。

1. 改进的内置几何工具

RS3中的内置几何工具意味着您只需点击几下鼠标即可修复导入的几何体模型,这些工具包括几何清理、相交曲面的曲面重新划分和合并。

一、几何清理

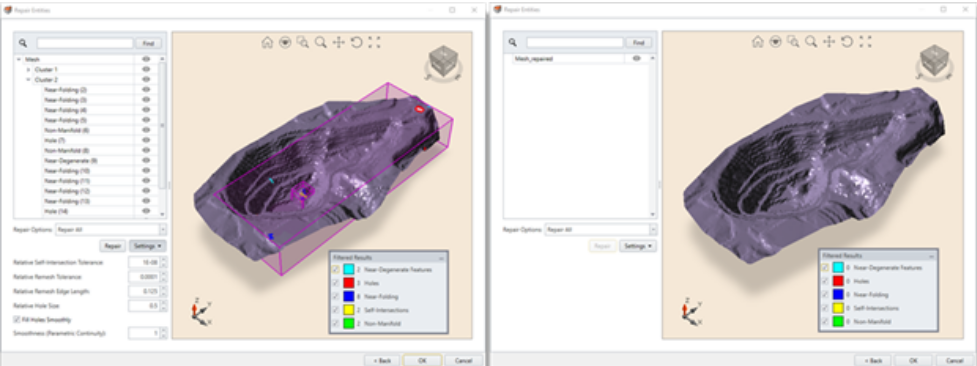

几何图形清理可以作为几何图形导入的一部分执行,也可以通过在“几何图形”菜单中选择“修复”来显式执行。无论哪种情况,用户都可以选择修复几何图形中的所有实体或仅修复选定的实体,运行“清除”可以修复导入几何体中的缺陷,例如孔、退化特征、折叠三角形和自相交。

二、相交曲面的曲面重新划分和合并

几何工具还包括重新网格化几何体表面以及合并相交曲面的功能,两者都是通过选择模型中的曲面,然后在“ 几何”菜单中选择“ 曲面工具 ” ,然后选择适当的工具:“ 重新映射曲面”或“ 合并曲面”来执行的,每个命令都有自己的对话框和相关设置。

三、项目范围的几何设置

在新的RS3软件中,几何设置是项目设置对话框中项目总体设置的一部分。这将所有几何设置集中在一个位置,并允许在项目范围内定义它们,同时允许单独覆盖。要显示设置,请在“ 项目设置”对话框中选择“ 几何”页面。

四、附加几何函数

在此版本中,RS3软件还可以自动转换大型或“开挖”模型的坐标,并支持删除表面上选定的建筑几何模型。

2. 3D隧道设计器

RS3的突出的新功能是3D隧道设计器,它在当前的隧道探查器上进行合并和扩展。

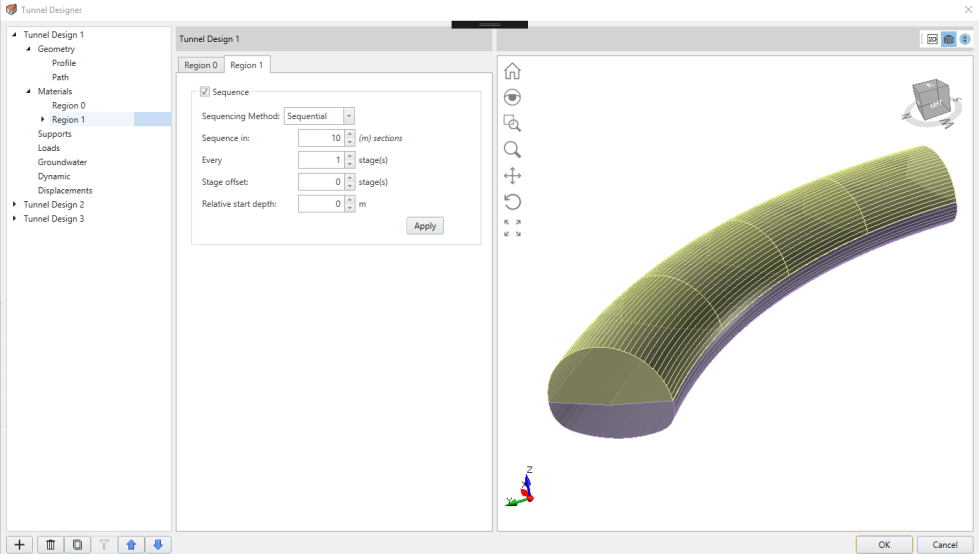

隧道设计器的工作方式类似于一个引导工具或向导,用于创建一个隧道设计模型,设计师提供了一个完整的模型排序过程,包括几何创建、材料定义和分段、支护分段、地下水选项、荷载和动态建模。工程师现在可以在一个界面上查看和处理隧道或挖掘的各个方面,甚至可以按顺序重新返回并编辑或删除任何内容,而无需重新开始整个过程。

通过简化建模过程,新的隧道设计器允许工程师专注于模型本身的重要部分,而不必耗时在排序部分。此外隧道设计人员通过允许用户保存隧道配置文件以供其他RS3项目中的其他工程师重新使用,以促进团队合作和协作。

3. 全新的RS2截面创建器

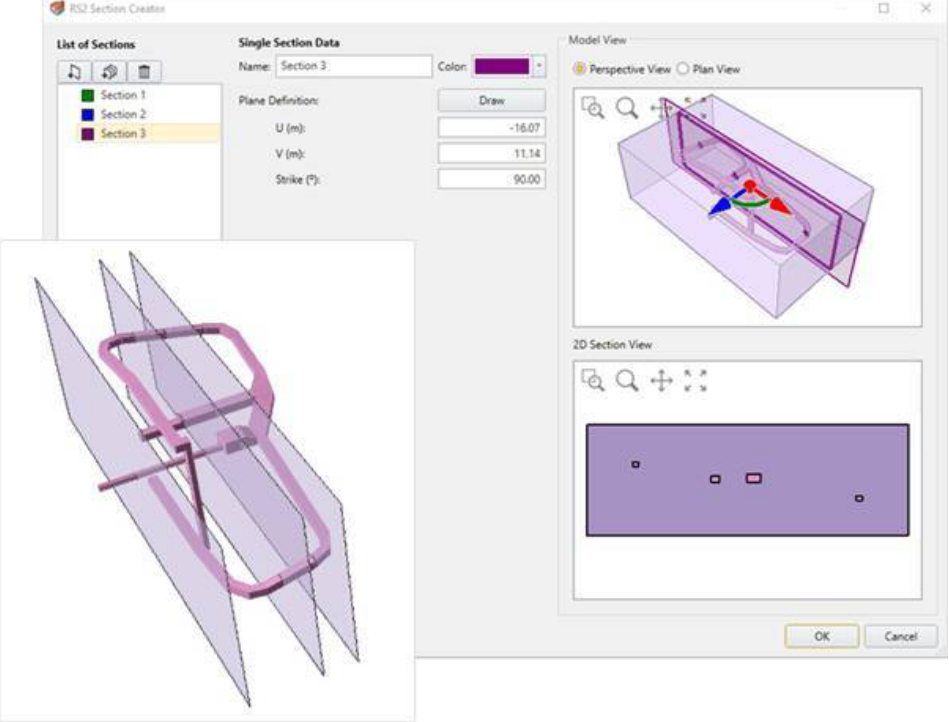

RS3可以创建3D模型的2D部分,以便在RS2中进行分析和查看。在“截面创建器”的对话框中创建截面后,可以在“可见性”窗格中选择该截面,然后单击工具栏上的RS2图标将其作为RS2中的已保存文件打开。

打开该部分后,您可以对其进行网格化并执行2D有限元分析。计算完成后,您可以在RS2结果中查看2D分析的结果,一旦您在RS2中计算了RS3 3d模型的截面,您就可以随时直接从RS3中的RS2图标打开RS2解释器中的截面结果。

4. 集成的边坡变形监测雷达数据

RS3最具创新的新功能是集成了来自两个雷达数据系统制造商的边坡变形监测雷达数据:IDS GeoRadar和GroundProbe,当雷达数据覆盖在模型上时,RS3的用户可以导入边坡变形数据。

这种协作意味着边坡稳定性建模的一个步骤性变化,因为它允许工程师与RS3中的雷达数据进行比较、校准和优化输入参数,从而提高分析效率和结果的可靠性。随着雷达数据集成的进一步发展,这种创新可能在未来产生“智能边坡设计”,即随着地面条件和表征的变化实时“智能”更新模型,并进一步进行解释。
