大型基坑工程-Visual Slope-基坑支护设计实例

作者:金土石科技


美国环境保护总署近年来通过法案要求地面水及雨水必须净化才能排入河道以保护河道的水质。由于大雨期间水厂无法及时处理大量的雨水,所以水厂往往用地下隧道或地下水库来临时存放雨水,待雨停后逐步处理雨水再排入河道。

垦塔基州露伊斯韦尔市自来水厂决定建造一个大型地下水库来存放雨水。水库的尺寸约为300米长,150米宽,32米深。因为基坑内部要进行混凝土结构施工,所以必须采用锚拉式支护。

visual slope被用于大型基坑支护设计。

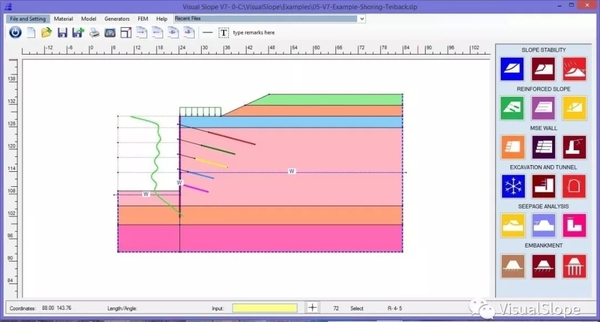

基坑支护设计模型


施工场地的地层主要以中至粗砂为主。地下水位地表以下一至两米。为了保证基坑周边的现有建筑物不受开挖和降水的影响,施工期间只对基坑内部进行降水,而坑外部的水位将维持不变。


Visual Slope 计算墙体弯矩



Visual Slope 计算墙体绕度




Visual Slope 计算地层垂直变形分布



Visual Slope 计算报告



施工现场
